Сварка встык твердым уплотнением металлический поворотный клапан

Классификация：

Резюме

Этот поворотный клапан подходит для открытия и закрытия или регулирования среды на трубопроводах с высокой температурой, высоким давлением, предотвращения пожаров и сохранения тепла.

Сообщение

Связаться с

ДЕТАЛИ ПРОДУКТА

Описание продукта

Этот поворотный клапан подходит для открытия и закрытия или регулирования среды на трубопроводах с высокой температурой, высоким давлением, предотвращения пожара и сохранения тепла.

Его основные характеристики следующие:

1. Компактная структура, малый размер, легкий вес, гибкая работа и удобное использование;

2. Он принимает двойную эксцентрическую эластичную или тройную эксцентрическую цельнолитую жесткую уплотнительную структуру, которая имеет хорошую устойчивость к высокой температуре;

3. Этот клапан не имеет фланца, что обеспечивает большое удобство и красоту трубопроводов, изоляционную обертку и антикоррозийную защиту;

4. Он имеет характеристики высокой термостойкости, высокого давления, коррозионной стойкости и износостойкости.

Технический параметр

Номинальный диаметр DN	Номинальное давление PN	Применимая среда	Применимая температура (℃)
DN80~ 2000mm	PN0.6~6.4MPa	вода, пар, масло	Углеродистая сталь ≤425℃
			Нержавеющая сталь ≤600℃

D363H(W)-16C(P.I.R.V)Поворотный затвор с жестким металлическим уплотнением типа "сварка встык

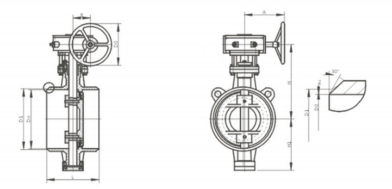

Основная форма и присоединительные размеры

Стандартное значение					Стандартное значение
Номинальный диаметр（DN）		Размер/мм（1.6MPa）
Номинальный диаметр（DN）		L	D1	D2	D0	H	H0	A	B
80	3 "	180	90	78	157	90	350	194	186
100	4 "	190	110	96	157	100	376	194	186
125	5 "	200	135	121	205	113	410	268	252
150	6 "	210	161	146	205	130	468	268	252
200	8 "	230	222	202	235	205	586	306	300
250	10 "	250	278	254	235	235	638	306	300
300	12 "	270	330	303	296	275	734	416	400
350	14 "	290	382	351	296	309	827	416	400
400	16 "	310	432	398	296	346	924	416	400
450	18 "	330	484	450	400	392	1046	475	420
500	20 "	350	535	501	400	427	1138	475	420
600	24 "	390	636	602	400	509	1372	475	420
700	28 "	430	726	692	440	572	1590	592	565
800	32 "	470	826	792	440	638	1722	592	565
900	36 "	510	926	892	440	700	2025	592	565
1000	40 "	550	1028	992	440	765	2155	592	565
1200	48 "	630	1228	1192	500	860	2360	640	626
1400	56 "	710	1428	1392	500	986	2636	640	626
1600	64 "	790	1628	1592	500	1106	2906	640	626

D363H(W)-25C(P.I.R.V) Поворотный затвор с жестким металлическим уплотнением типа "сварка встык

Основная форма и присоединительные размеры

Стандартное значение					Стандартное значение
Номинальный диаметр（DN）		Размер/мм（1.6MPa）
Номинальный диаметр（DN）		L	D1	D2	D0	H	H0	A	B
80	3 "	180	90	78	157	90	350	194	186
100	4 "	190	110	96	157	100	376	194	186
125	5 "	200	135	121	205	113	410	268	252
150	6 "	210	161	146	205	130	468	268	252
200	8 "	230	222	202	235	205	586	306	300
250	10 "	250	278	254	235	235	638	306	300
300	12 "	270	330	303	296	275	734	415	400
350	14 "	290	382	351	296	309	827	415	400
400	16 "	310	432	398	296	346	924	415	400
450	18 "	330	484	450	400	392	1046	475	420
500	20 "	350	535	501	400	427	1138	475	420
600	24 "	390	636	602	400	509	1372	475	420
700	28 "	430	726	692	440	572	1590	592	565
800	32 "	470	826	792	440	638	1722	592	565
900	36 "	510	926	892	440	700	2025	592	565
1000	40 "	550	1028	992	440	765	2155	592	565
1200	48 "	630	1228	1192	500	860	2360	640	626
1400	56 "	710	1428	1392	500	986	2636	640	626
