Задвижка с темным стержнем F4 по немецкому стандарту

Классификация：

Резюме

Задвижка с эластичным седлом серии F4 специально разработана для удовлетворения потребностей зарубежных клиентов. Продукт имеет очевидные преимущества, такие как хороший уплотнительный эффект, легкое переключение, надежное уплотнение и длительный срок службы.

Сообщение

Связаться с

ДЕТАЛИ ПРОДУКТА

Описание продукта

Задвижка с эластичным седлом серии F4 специально разработана для удовлетворения потребностей зарубежных клиентов. Продукт имеет очевидные преимущества, такие как хороший эффект уплотнения, легкое переключение, надежное уплотнение и длительный срок службы.

F4 EN 1171 PN10 /16 DIN EN 1171 F4 PN10 /16
Номинальный диаметр（DN）		Длина структуры (справочное значение)		Размер фланца и размер отверстия под болт (стандартное значение)
Номинальный диаметр（DN）		L	H	a	d	c	X-n	T	f	g
50	2 "	150	240	50	165	125	4-Φ19	19	3	99
65	2 1/2 "	170	270	65	185	145	4-Φ19	19	3	118
80	3 "	180	290	80	200	160	8-Φ19	19	3	132
100	4 "	190	330	100	220	180	8-Φ19	19	3	156
125	5 "	200	380	125	250	210	8-Φ19	19	3	184
150	6 "	240	420	150	285	240	8-Φ23	19	3	211
200	8 "	130	510	200	340	295	8-Φ23/12-Φ23	20	3	266
250	10 "	250	600	250	395/405	350/355	12-Φ23/12-Φ28	22	3	319
300	12 "	270	690	300	445/460	400/410	12-Φ23/12-Φ28	24.5	4	370
350	14 "	290	780	350	520	460/470	16-Φ23/16-Φ28	27	4	429
400	16 "	310	880	400	565/580	545/525	16-Φ28/16-Φ31	25/28	4	480
450	18 "	330	1000	450	640	565/585	20-Φ28/20-Φ31	30	4	548
500	20 "	350	1055	500	670/715	620/650	20-28/20-34	27/32	4	582/609
600	24 "	390	1260	600	780/840	725/770	20-31/20-37	30/36	5	682/720

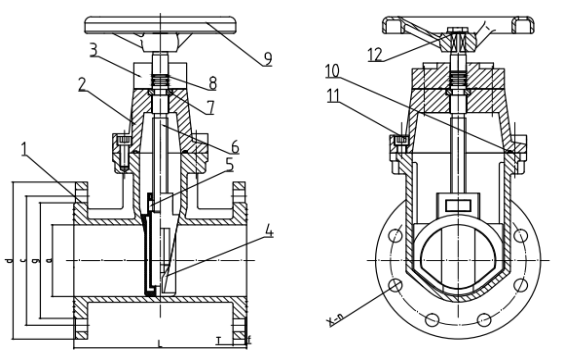

ИТМ	Название детали	Материал	Сумма
1	Тело	GGG50/40	1
2	Капот	GGG50/40	1
3	Сальник	GGG50/40	1
4	Диск	GGG50/40+EPDM	1
5	Гайка штока	Латунь DN50-350 GGG50/40 DN400-600	1
6	Стебель	2Cr13	1
7	Удерживающее кольцо	Латунь	1
8	"О"-кольцо	силикагель	1
9	Маховик	GGG50/40	1
10	Уплотнения	ЕПДМ	3
11	Болт	Углеродистая сталь	4-14
12	Болт	Нержавеющая сталь	1
